单机袋收尘器（Unl-filter）系引进 富东（Fuller）公司，具有现代技术水平的小型袋收尘器，这种小型单机袋收尘器与国内其他单机相比，经济实用，结构简单紧凑，安装容易，维护方便（内滤式）。
产地：中国>河北>沧州>泊头市一、概述
单机袋收尘器（Unl-filter）系引进 富东（Fuller）公司，具有现代技术水平的小型袋收尘器，这种小型单机袋收尘器与国内其他单机相比，经济实用，结构简单紧凑，安装容易，维护方便（内滤式），主要用于各种库顶，库底，仓顶，及各种输送设备等排放和扬尘点的收尘，在多机组合时，又可用于小型磨机，破碎机等连续工作线上作为收尘设备。该机组采用涤纶纺织布制组合袋（PolyeSter wouen），入口温度<120℃，在入口浓度100g/Nm3，出口排放浓度<100mg/ƞm3如有用途的地方，也可提供不锈钢制或铝制结构，耐温滤料单机袋收尘器。
二、单机袋收尘器的构造

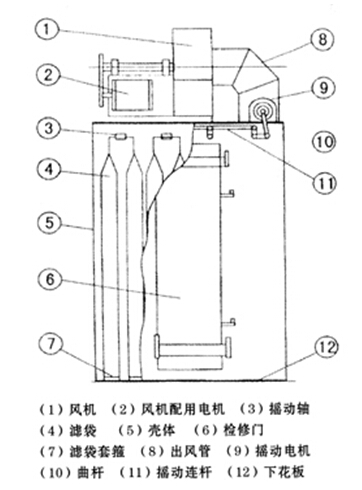

单机袋收尘器结构图

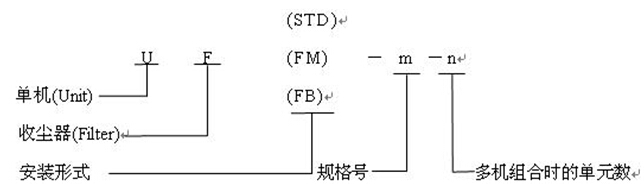

三、型号说明
该单机收尘器有2、3、4、5、6、7六个规格，其中2、3、4，每种有三种安装方式。5、6、7有二种安装形式以满足不同场合的使用要求。在需要连续运转时，可采用多机组合型式，型号说明如下：
STD：安装型式为STandand标准型，带灰斗和支架，灰斗下接分隔轮，翻板阀等卸灰装置，进风口方向要按用户要求朝向四方。
FM：安装型式为F为Flang Mounted即底部敞开，法兰直接安装在料仓或库顶部。
FB：安装型式为BOR，即底部带平底储灰箱。
四、技术性能
|
项目/规格 |
2 |
3 |
4 |
5 |
6 |
7 |
||
|
处理风量（m3/h） |
大 |
1360 |
2720 |
4080 |
5450 |
6800 |
8160 |
|
|
额定 |
1020 |
2040 |
3060 |
4080 |
5100 |
6120 |
||
|
收尘器阻力（Pa）全压 |
大 |
1920 |
1900 |
1800 |
1920 |
1900 |
2030 |
|
|
额定 |
1500 |
1750 |
1500 |
1845 |
1720 |
1820 |
||
|
总过滤面积（m2） |
18.6 |
37.2 |
55.7 |
74.3 |
92.9 |
111.5 |
||
|
滤袋组数 |
8 |
16 |
24 |
32 |
40 |
48 |
||
|
风机电机型号 |
Y90S-2 |
Y90S-2 |
Y112M-2 |
Y132S1-2 |
Y132S1-2 |
Y132S2-2 |
||
|
摇动电机型号 |
YCJ71 |
|||||||
|
风机型号 |
U、11 |
110、1E |
110、1E |
170、1E |
170、1E |
|
||
|
卸灰阀电机型号 |
XWD.55-2-1/29 |
|||||||
|
风机电机功率(KW) |
1.5 |
2.2 |
4.0 |
5.5 |
5.5 |
7.5 |
||
|
摇动电机功率(KW) |
0.55 |
0.55 |
0.55 |
0.55 |
0.75 |
0.75 |
||
|
卸灰阀电机功率(KW) |
0.55 |
0.55 |
0.55 |
0.75 |
0.55 |
0.55 |
||
|
设备重量KG |
UF(STD) |
850 |
1160 |
1400 |
1710 |
1820 |
1985 |
|
|
UF(FM) |
400 |
700 |
1000 |
1225 |
1315 |
1445 |
||
|
UF(FB) |
460 |
770 |
1500 |
无 |
无 |
无 |
||
注：
a：表中卸灰阀为刚性叶轮下料器，仅UF(STD)形式有，UF(FM)、UF(FB)无需卸灰阀，也可采用其他卸灰阀。
b：表中所列重量包括卸灰阀重量，在向土建提供荷载时，需乘上荷系数1.9即每台收尘器荷载为：总重量x2（荷载系数包括荷载和粉尘荷载）
