时间:2014-12-09 10:33 作者:吉顺环保

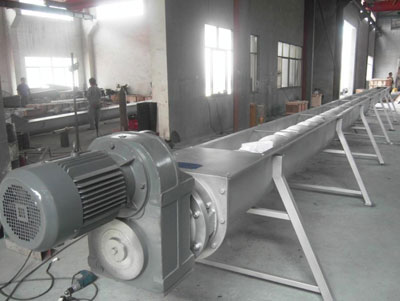

WLS型无轴螺旋输送机

WLS型无轴螺旋输送机适宜水平和小倾角布置,倾角以不超过15°为宜,如倾斜角度过大请选用GX系列螺旋输送机,或与我公司技术部门联系进行单独设计。

产地:中国>河北>沧州>泊头市
生产商:泊头市吉顺环保设备有限公司
电话:0317-8333449 传真:0317-8333449
WLS型无轴螺旋输送机详细参数

  WLS型无轴螺旋输送机适宜水平和小倾角布置,倾角以不超过15°为宜,如倾斜角度过大请选用GX系列螺旋输送机,或与我公司技术部门联系进行单独设计。WLS型无轴螺旋输送机一直被广泛用于国民经济各部门,如建材、冶金、化工、电力、煤炭、机械、轻工、粮食及食品行业,适宜输送粉状、颗粒状、小块状物料,如水泥、煤粉、粮食、化肥、灰渣、沙子、焦炭等、不宜输送易变质、粘性大、易结块的物料,WLS型无轴螺旋输送机工作环境温度通常为-20~40℃,输送物料的温度一般为-20~80℃。
主要特点:
  1、承载能力大、   。
  2、适应性强、安装维修方便、寿命长。
  3、整机体积小、转速高、均匀输送。
  4、密封性好、外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好。
主要技术参数:

WLS型 100 160 200 250 315 400 500 630 800 1000 1250
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33

WLS系列螺旋输送机外型尺寸:

型号 W A B C D N Q Y L K R S P O H V J T G L
WLS100 2500 100 180 146 10 4 180 190 90 112 180 112 60 178 120 160 14 163 1500
2000
2500
3500-
40000
WLS160 2500 160 240 206 10 4 200 190 112 150 200 150 60 270 120 160 14 190
WLS200 3000 200 300 256 14 8 225 190 112 180 225 180 60 308 160 200 14 212
WLS250 3000 250 350 306 14 8 250 190 140 224 250 224 60 336 200 250 18 240 40000-
80000
WLS315 3000 315 425 370 14 8 330 190 214 280 390 250 60 443 300 350 20 340
WLS400 3000 400 500 456 14 8 3580 190 224 355 390 280 60 533 320 400 24 384
WLS500 3000 500 600 556 14 8 400 190 280 400 400 340 80 662 400 500 24 440 2000
2500
3500
5500-
80000
WLS630 3000 630 730 686 14 8 450 190 355 500 450 420 80 763 500 630 24 555
WLS800 3000 800 920 868 18 16 550 340 450 630 550 520 80 970 632 800 30 650
WLS1000 3000 1000 1120 1068 18 16 650 360 560 710 650 630 80 1190 710 1000 30 760 6000-60000
WLS1250 3000 1250 1370 1318 18 16 800 380 710 800 800 760 80 1440 800 1250 30 910
