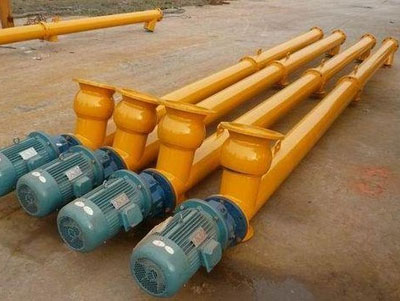

GL型管式螺旋输送机广泛应用于化工、建材、粮油、饲料、食品、冶金、矿山、塑料、医药等行业的一种输送设备,适用于颗粒或粉状物料的水平输送,倾斜输送,垂直输送等形式。
产地:中国>河北>沧州>泊头市 GL管式螺旋输送机俗称绞龙,螺旋输送机轴瓦及中间轴采用合金钢,结构分体,材料浪费,增加物料通过量,不加油、疏于管理使用。
GL管式螺旋输送机的工作原理:利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。
GL型管式螺旋输送机具有如下特点:
1、承载能力大、 。
2、适应性强、安装维修方便、寿命长。
3、整机体积小、转速高、均匀输送。
4、出料端设有清扫装置,整机噪声低、适应性强,进出料口位置布置灵活。
5、密封性好、外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好。
GL型管式螺旋输送机广泛应用于化工、建材、粮油、饲料、食品、冶金、矿山、塑料、医药等行业的一种输送设备,适用于颗粒或粉状物料的水平输送,倾斜输送,垂直输送等形式,螺旋输送机具有结构简单,制做成本低,密封性强,操作方便等优点。
GL型管式螺旋输送机技术参数:
型号 |
GL100 |
GL120 |
GL140 |
GL160 |
GL200 |
GL250 |
GL300 |
GL400 |
GL500 |
螺旋体直径mm |
88 |
108 |
140 |
163 |
187 |
240 |
290 |
360 |
436 |
外壳管直径mm |
114 |
133 |
168 |
194 |
219 |
273 |
325 |
402 |
480 |
允许输送角度 (α°) |
0-60 |
0-60 |
0-60 |
0-60 |
0-60 |
0-60 |
0-60 |
0-60 |
0-60 |
0-30 |
0-30 |
0-30 |
0-30 |
0-30 |
0-30 |
0-30 |
0-30 |
0-30 |
|
0-15 |
0-15 |
0-15 |
0-15 |
0-15 |
0-15 |
0-15 |
0-15 |
0-15 |
|
大输送长度(m) |
8 |
8 |
10 |
12 |
13 |
14 |
15 |
16 |
16 |
10 |
10 |
12 |
16 |
17 |
18 |
21 |
22 |
22 |
|
12 |
12 |
15 |
20 |
22 |
25 |
27 |
28 |
28 |
|
大输送能力(m) |
6 |
12 |
18 |
30 |
48 |
80 |
110 |
140 |
180 |
4 |
8 |
13 |
22 |
30 |
50 |
70 |
100 |
130 |
|
3 |
6 |
9 |
15 |
20 |
35 |
50 |
60 |
80 |
|
输送功率(KW) |
0.75-2.2 |
0.75-4 |
1.1-5.5 |
2.2-7.5 |
3-11 |
4-15 |
5.5-18.5 |
7.5-22 |
11-30 |
1.1-3 |
2.2-5.5 |
3-7.5 |
3-11 |
5.5-15 |
7.5-18.5 |
11-22 |
11-30 |
15-37 |
|
2.2-4 |
4-7.5 |
4-11 |
5.5-7.5 |
7.5-18.5 |
11-22 |
15-30 |
18.5-37 |
22-45 |
|
适应工况 |
周期工作制 (p≤1.2t/m³);连续工作制(p≤1.2t/m³);连续工作制(p≤2t/m³) |
